3F窓ガラスの遮熱コーティング施工事例
【 工事期間 】2019年8月
【 内容 】
- 窓ガラスクリーニング
- コーティング剤塗布
- 乾燥
- 4S(『整理』『整頓』『清掃』『清潔』チェック）
- 状態確認
施工中

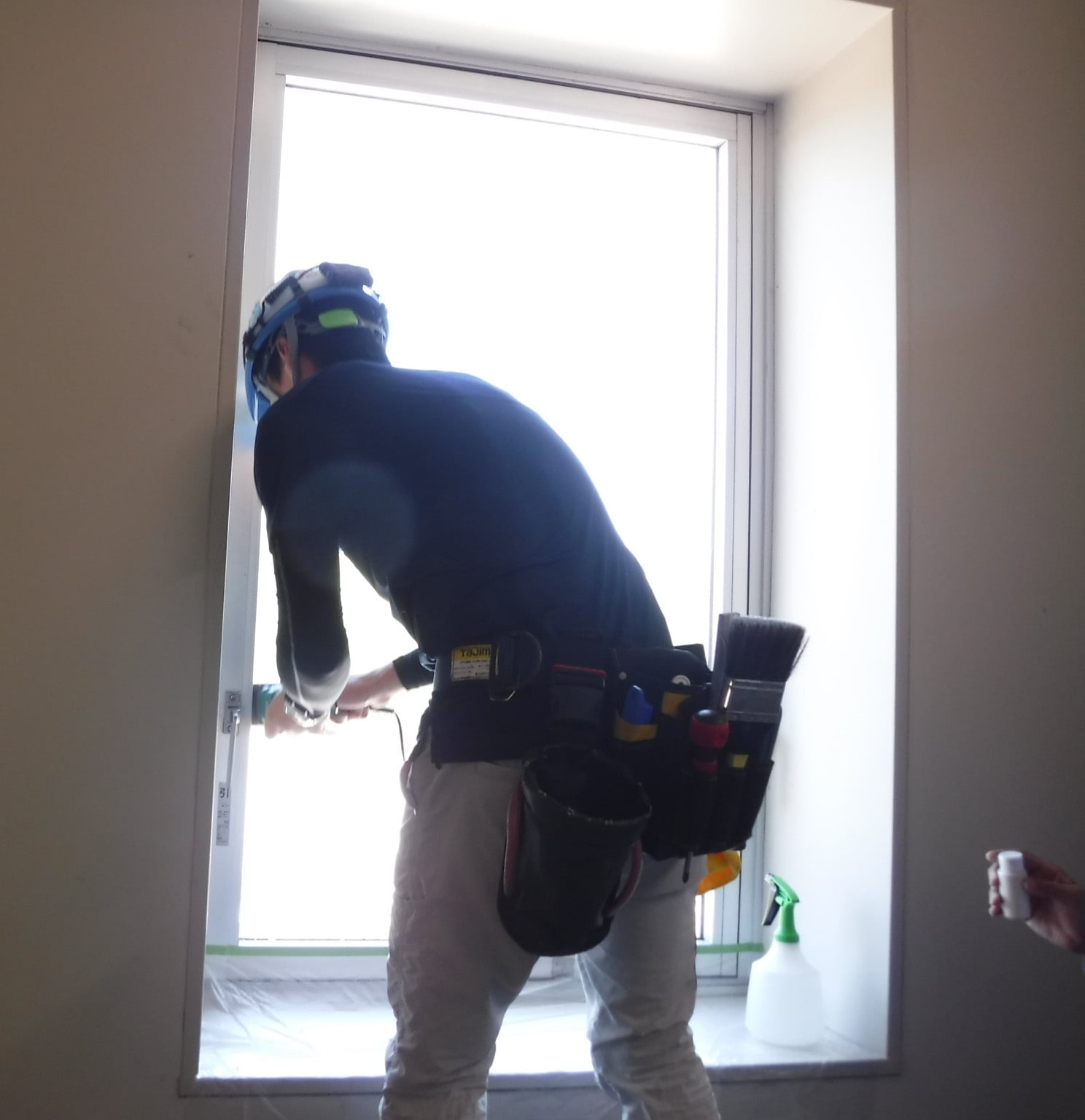

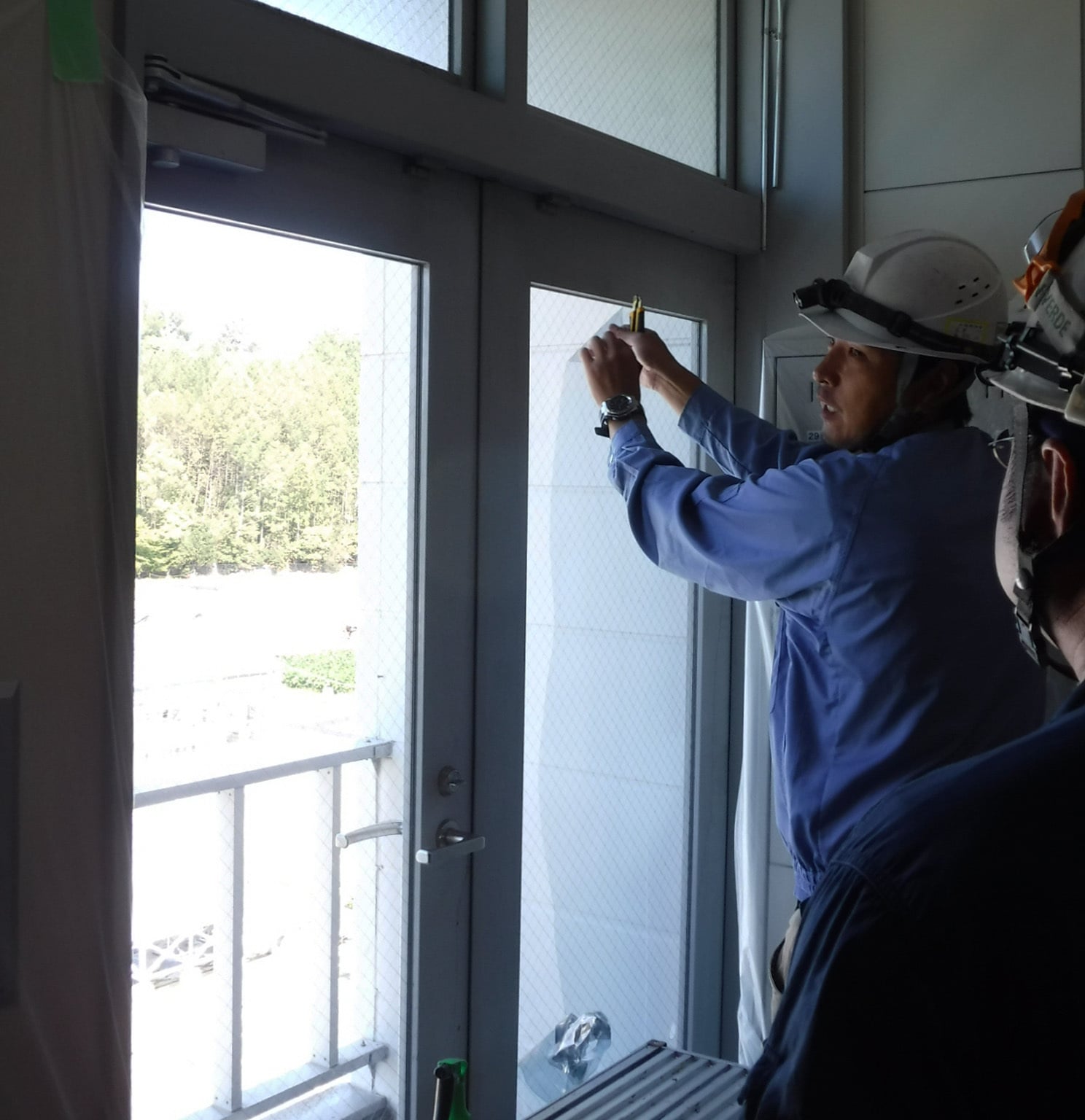

クリーニング中
クリーニング中

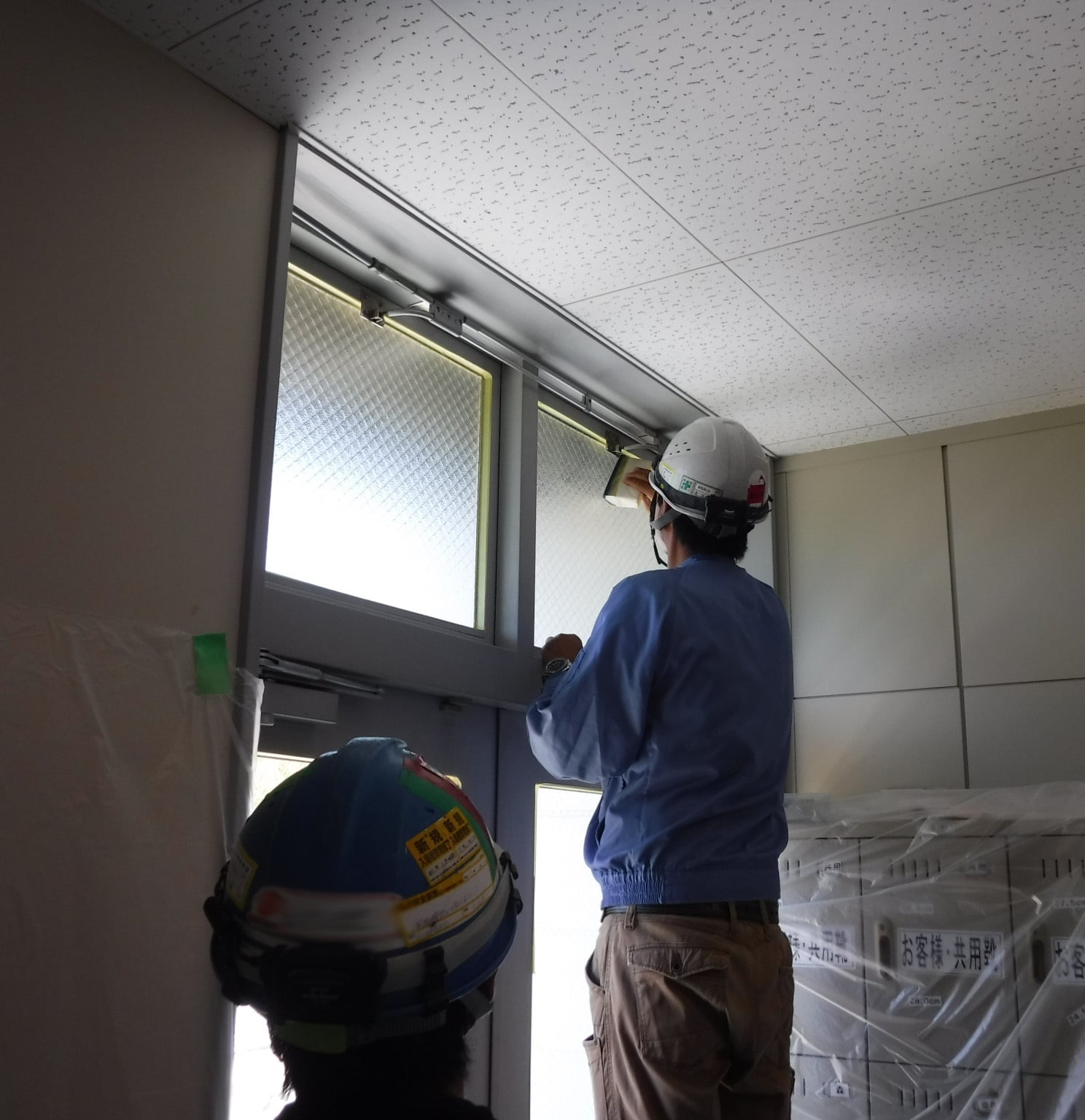

既設ガラスフィルム剥がし

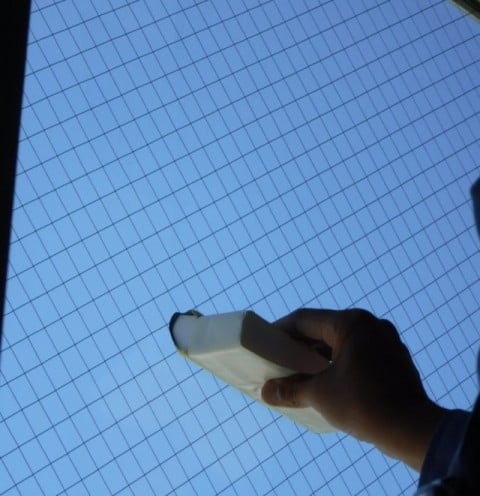

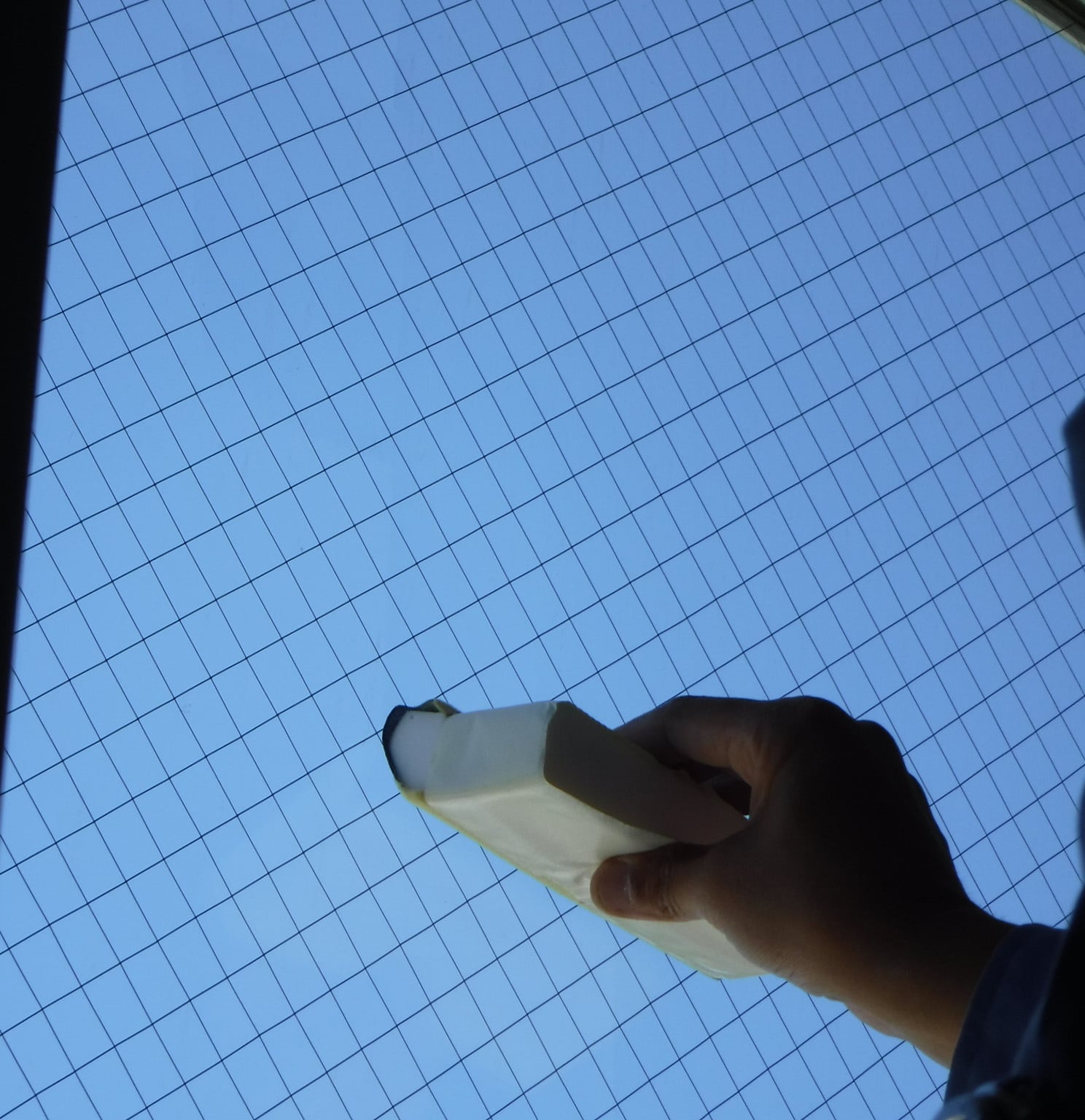

遮熱コーティング剤塗布
遮熱コーティング剤塗布
施工前と施工後
階段側の施工

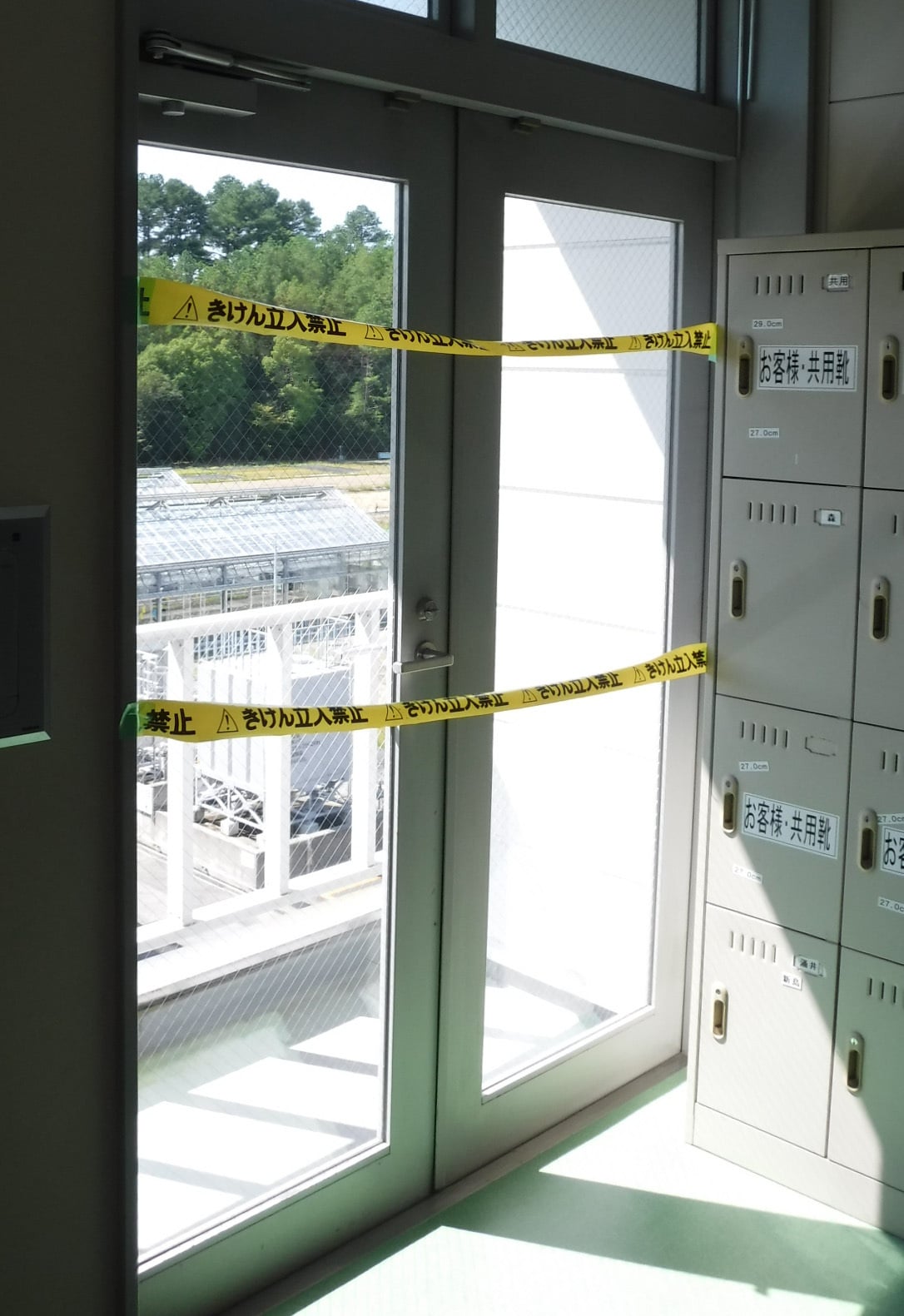

階段室側 施工前

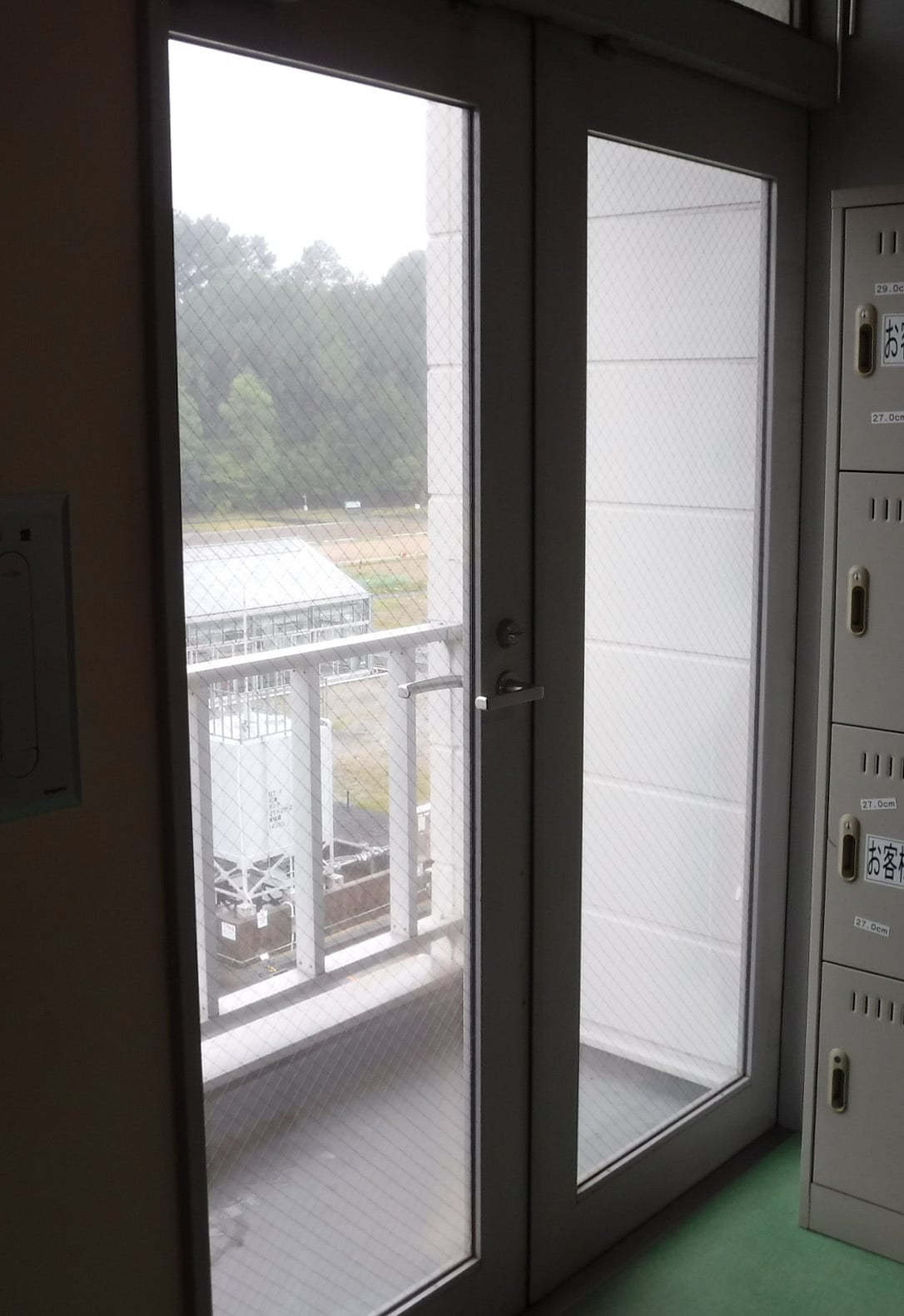

階段室側 施工後
廊下側の施工

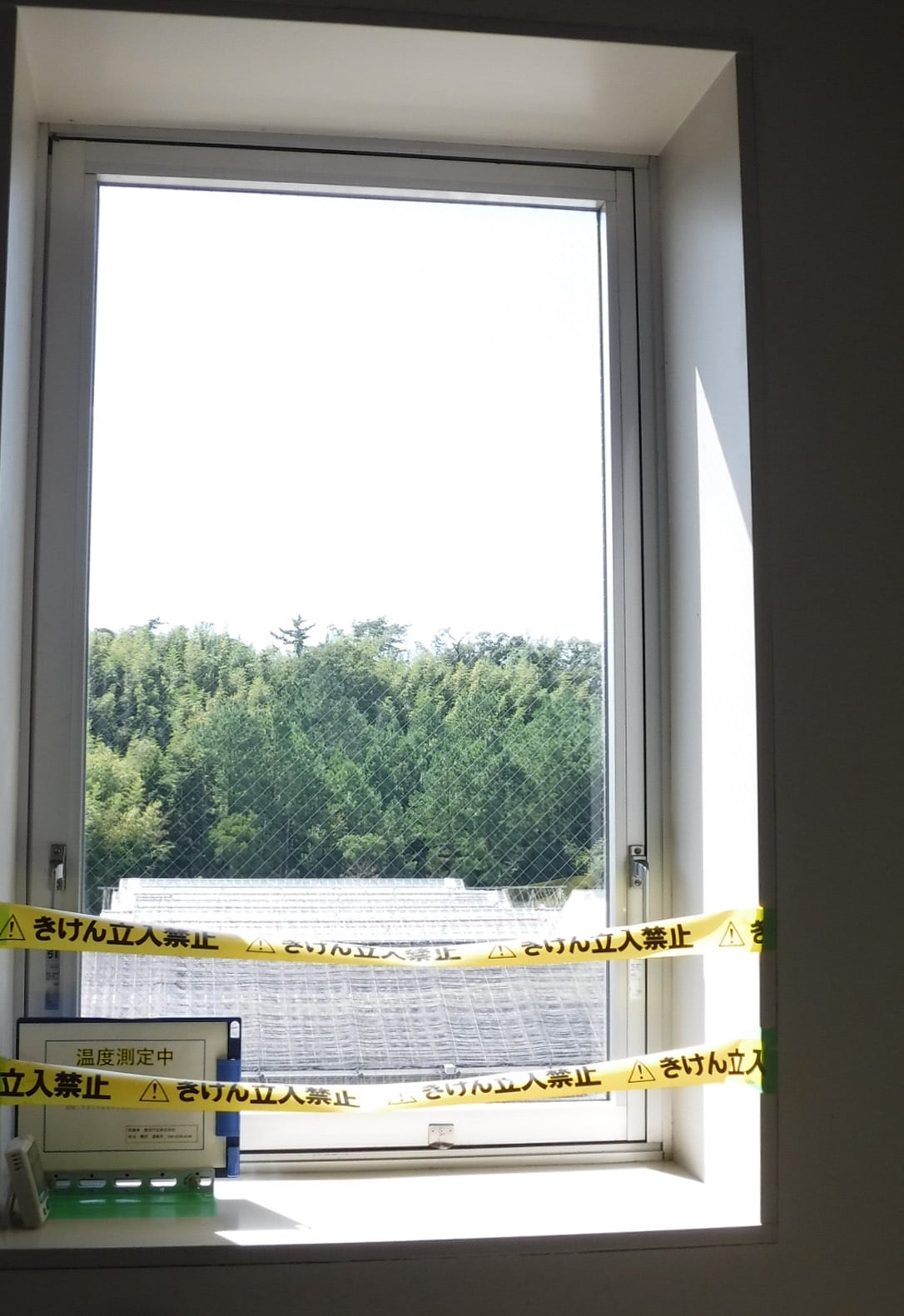

廊下側 施工前

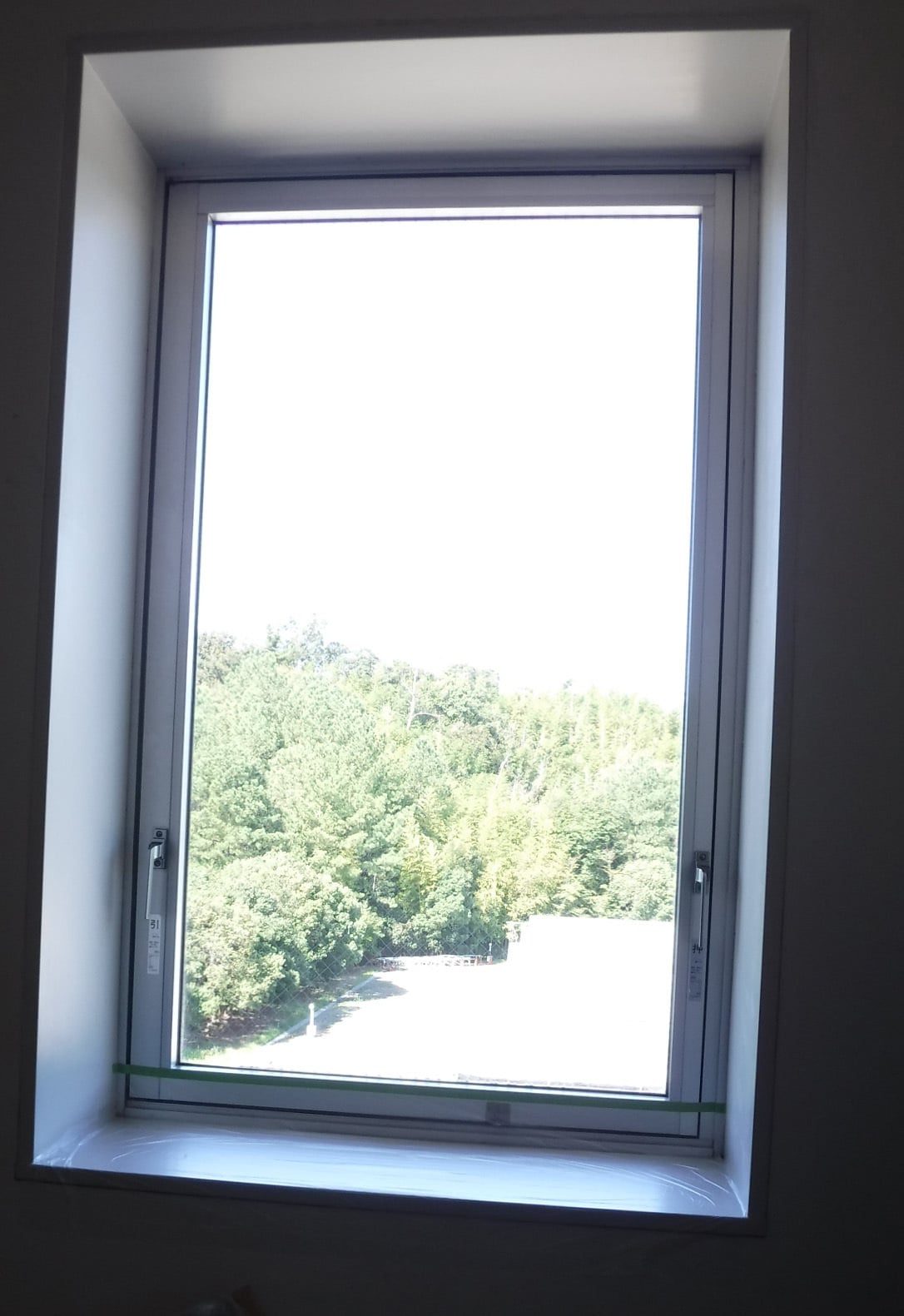

廊下側 施工後
【 階段側 】施工後の表面温度の測定

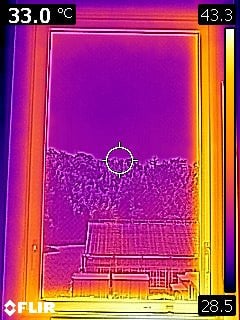

階段室側 2F未施工部
表面温度 33.0℃
外気温 2階：30℃

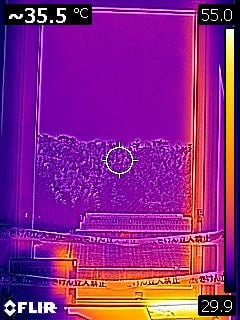

階段室側 3F施工後
表面温度 35.5℃
外気温 3階：33℃
吹き抜け３階、空調が無い影響で施工後の方が若干表面温度が高いですが、
サーモグラフィーの色分布から入射光中の 赤外線量が、減少している点が読み取れます。
【 廊下側 】施工後の表面温度の測定

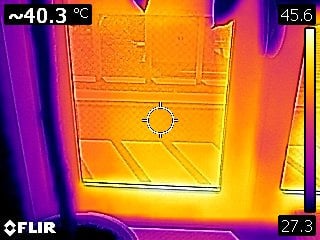

廊下側 2F未施工部
表面温度 40.3℃

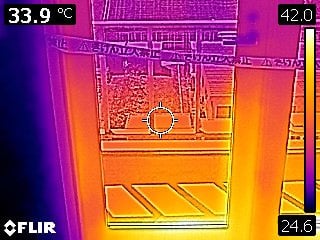

廊下側 施工後
表面温度 33.9℃
14:00頃の測定〈 外気温 ３４℃ 〉
同時刻の温度差 -6.4℃
