冷却制御装置

豊田汽缶オリジナルの冷却装置

冷却制御システム

冷却装置
安定した冷却効果を維持し、保全面や環境に配慮した豊田汽缶オリジナルの冷却装置です。

指定された温度まで的確に冷却。
安定した、冷却温度の制御システムです。

設計から製作・据付・アフターフォローまで一貫して豊田汽缶がご提供いたします。

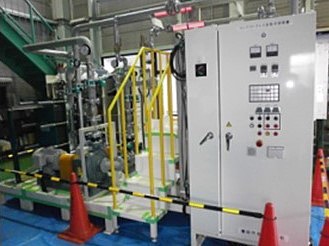

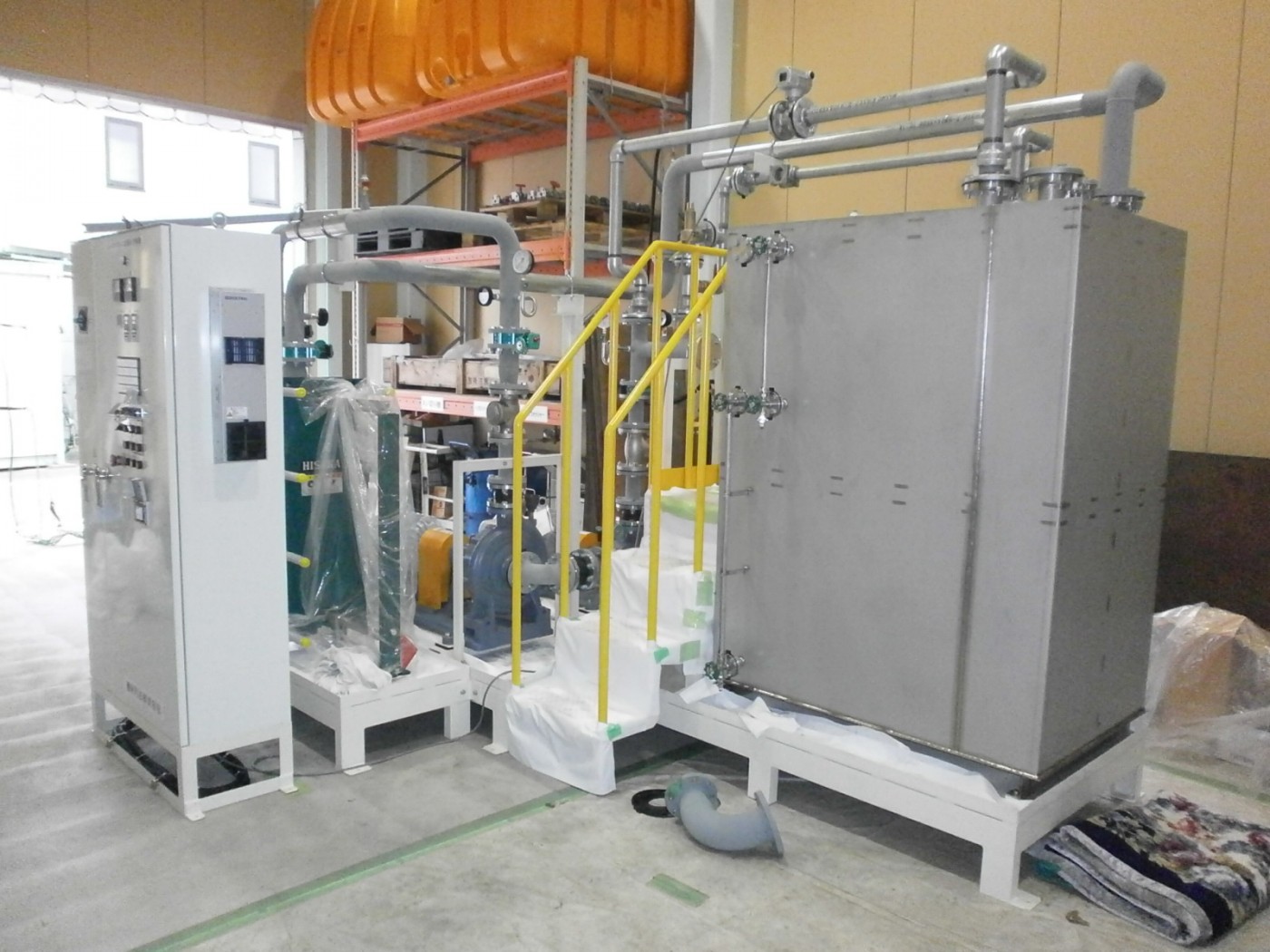

(金型の冷却装置です)

設計

1、プラントによって冷却はさまざま、ひとつひとつがオーダーメイド。
適正な温度まで冷却するのに必要な熱量を設計します。

2、冷却システムに大事な要素は、的確に冷却水が循環する事。
冷却能力に応じた配管サイズや、現場に見合う敷設ルートで設計します。

3、冷却装置に求められるのは、信頼できる冷却温度。
必要に応じてチラーシステムの追加など、必要な冷却能力を設計します。

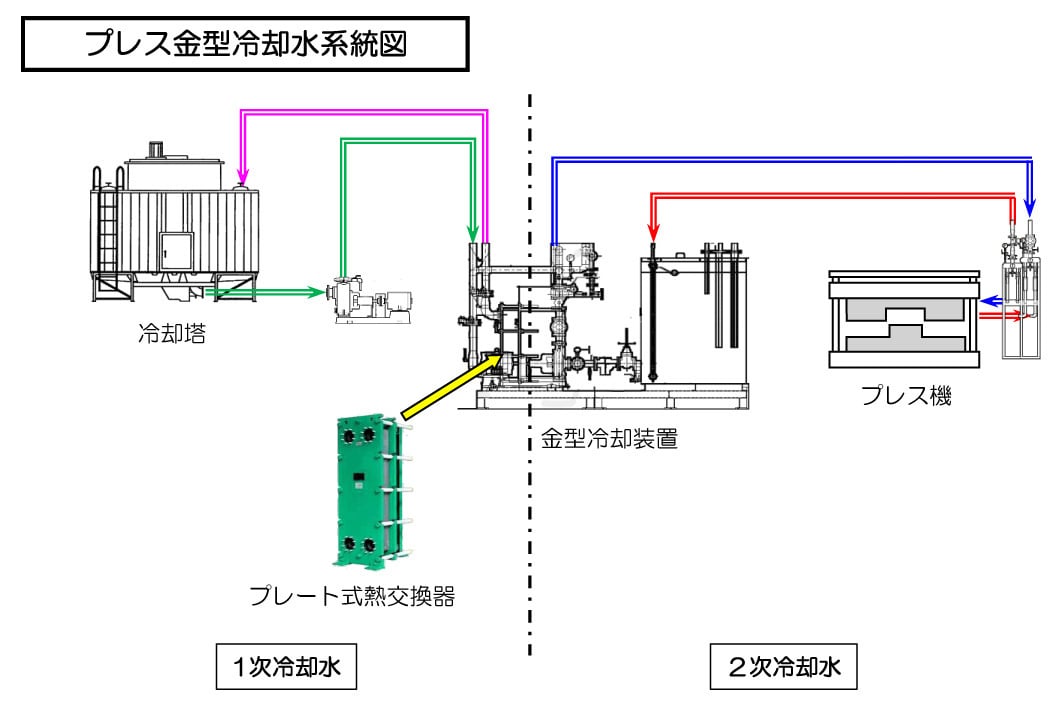

冷却装置フロー図

冷却装置フロー図
水の中には錆や有機物(バクテリア)などスライムというものがあり、
自然に発生してしまうので、掃除をしないと除去が出来ません。

豊田汽缶オリジナルの冷却装置は、
1次冷却水2次冷却水に分けて汚れのトラブルを極力避ける形を採用。

●1次冷却水は外部の冷熱を利用し、汚れても清掃し、能力復帰しやすい装置

●2次冷却水はきれいな循環環境を維持できる装置

となっています。

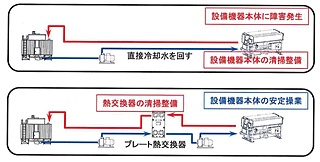

冷却制御装置とは

冷却制御装置

一年を通じて安定した冷却水を供給致します。

保全面 … 冷却水に起因する『腐食・スケール』のトラブルに対して、プレート熱交換器による間接熱交換方式の導入で、冷却水系内は汚染されにくい状態になっています。

安定供給 … この熱エネルギー交換システムにより、冷却水の詰まり、流量低下又は不足が無くなり安定した冷却効果が得られます。
冷却水温度を一定にする温度制御機器により、生産ラインの安定操業に寄与します。

衛生面 … プレート熱交換器の清掃整備は必要となりますが、生産設備と分離させ汚れ付着によるライン停止のリスクを回避しています。

漫画で分かる!冷却装置

高校生が豊田汽缶に見学へ!オリジナル冷却装置を紹介。
